密集絕緣母線槽

CMC系列密集絕緣母線槽

適用范圍

CMC系列密集絕緣母線槽適用于交流三相四線、三相五線制，頻率 50~60Hz，額定電流在 400~3200A 的供配電系統，作為工礦、企事業和高層建筑中供配電系統輸出電能之用，特別適合于車間、老企業的改造。

結構特點

散熱能力較強

該系列母線槽相與相及相與外殼均緊貼在一起，故能承受較大的電動應力和熱應力。并能將導電排所產生的熱量迅速散發，載流量大。接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，有效增加了接頭接觸面積，大大降低了接頭部位溫升。

布線靈活

該系列母線槽插接口設置靈活方便，可設置大量的插口，通用性較強，當調整用電設備位置時，無需變動供電系統。

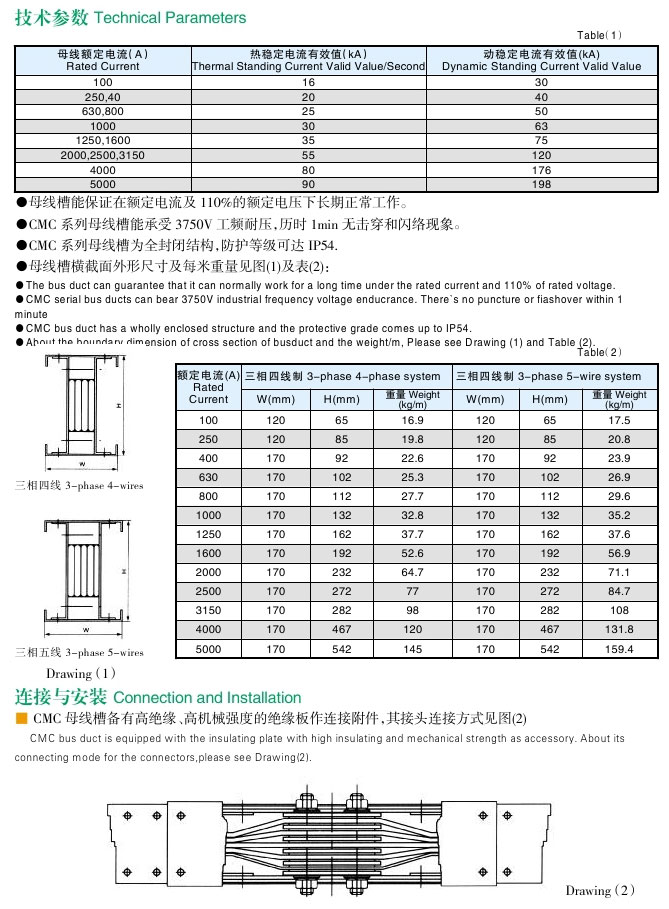

主要技術參數

● 母線槽符合 IEC439-2、GB7251 ． 2-1997。

● 母線槽能保證在額定電流及 110 ％的額定電壓下長期正常工作。

● 母線槽根據表(1)的數據通過動、熱穩定試驗，且試驗后母線呈無可覺察的變形。

● 母線槽能承受 3750V 工頻耐壓，歷時 1min無擊穿和閃絡現象。

● 在長期通以額定電流時，其導電部位的溫升不超過表(2)所列的數值。
